产品名称:孔板流量计
商品简介:

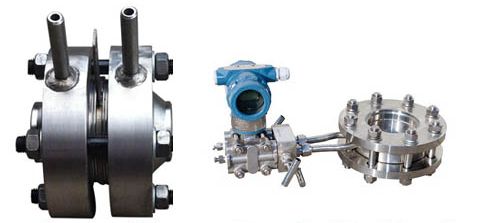

标准孔板流量计 是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量,广泛应用于
标准孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
仪表概述:
标准孔板流量计具有结构简单,维修方便,性能稳定,使用可靠等特点。
原理及结构:
充满管道的流体,当它们流经管道内的流量孔板时,流速将在流量孔板的节流处形成局部收缩,从而使流速加快,静压力降低,于是在标准孔板前后便产生了压力降或叫压差,介质流动的流量愈大,在流量孔板前后产生的压差也就愈大,所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程式(能量守恒定律)的原理为基础的。
标准孔板流量计适用范围:
1、公称直径: 15 mm ≤DN≤1200mm ;
2、公称压力:PN≤10MPa;
3、工作温度:-50℃≤t≤550℃;
4、量程比:1:10, 1:15 ;
5、 精度:0.5级,1级。
标准孔板流量计技术指标:
1、高精度:±0.075%;
2、高稳定性:优于0.1%FS/年;
3、高静压:40MPa;
4、连续工作5年不需调校;
5、可忽略温度、静压影响;
6、抗高过压。
标准孔板流量计特点:
1、采用进口单晶硅智能差压传感器;
2、高精度,完善的自诊断功能;
3、智能孔板流量计其量程可自编程调整;
4、可同时显示累计流量、瞬时流量、压力、温度;
5、具有在线、动态全补偿功能外,智能孔板流量计还具有自诊断、自行设定量程;
6、配有多种通讯接口;
7、稳定性高;
8、量程范围宽、大于10:1。
安装注意事项:
1、可水平、垂直或倾斜安装,应保证管内充满液体;
2、节流装置前,后直管段应是直的,无肉眼可见弯曲,同时应是“圆的”,内壁应洁净,无凹坑与沉淀物;
3、直管段长度要求及节流装置安装应符合GB/T26224—93有关规定;
4、引压管路安装应符合标准规定的规范。
订货时请详细提供以下数据:
(1)被测介质。
(2)最大、常用、最小流量;
(3)工作压力、工作温度;
(4)介质密度、粘度;
(5)管道材质、内径、外径;
(6)允许压力损失;
(7)取压方式;
(8)现场管道敷设情况和局部阻力件形式。
