单法兰液位变送器

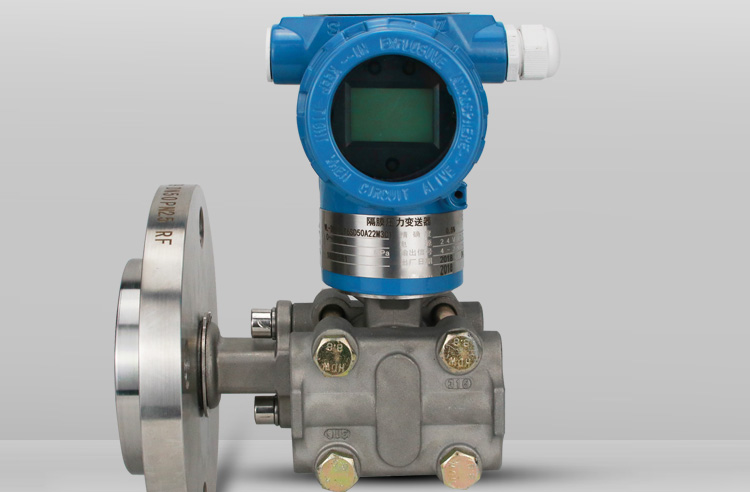

产品名称:单法兰液位变送器

商品简介:

液位变送器的安装法兰标准法兰有3和4规格,因隔离膜片很薄,是耐腐蚀的薄弱环节,故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等,它适用于不同情况的防腐要求,可根据被测介质

了解咨询

液位变送器的安装法兰标准法兰有3"和4"规格,因隔离膜片很薄,是耐腐蚀的薄弱环节,故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等,它适用于不同情况的防腐要求,可根据被测介质浓度、湿度、压力等参数适合附录中给出耐腐蚀参考表进行合理选择。如腐蚀性强的场合可选择防腐结构变送器。用户不注明时以3"150LB安装法兰及接液膜片材料316L 供货。



工作原理:HC3051LT型单法兰式远传压力液位变送器也叫单法兰液位变送器, 压力变送器与被测设备之间用毛细管连接即成为单法兰远传压力变送器,是一种通过安装在管道或容器上的远传装置来感受被测压力,该压力经毛细管内的灌充硅油(或其它的液体)传递至变送器的主体,然后由变送器主体内的δ室和放大线路板,将压力或差压转换4~20mA.DC信号输出,与符合HART协议的手操器配合,可以相互通讯,进行设定和监控。



液位变送器参数:

输出信号:4~20MA.DC二线制(模拟)二线制4~20mA直流信号上叠加数字信号,由用户选择线性或开方输出。(智能)

供电电源:12~45V.DC;

电源影响:<0.005%输出量程/V;

负载影响:电源稳定时,无负载影响;

测量精度:调校量程的&plusmn;0.1%,&plusmn;0.2标配精度为&plusmn;0.2%,若选择其他精度请在订货选型时注明;

量程比:10:1或100比1;

阻尼:通常可在0.1~16秒之间可调,当灌充惰性液或带远传装置时,时间常数会增大;

启动时间:<2秒,不需预热。

工作环境:环境温度 -29~93℃(模拟放大器);

-29~75℃(数字/智能放大器);

-29~65℃(带显示表头);

环境湿度 0~95%。

防护特性:防护能力 IP65;

防爆类型:隔爆型 Exd II BT4-6;

本安型 Exia II CT5。

静压影响:零位误差:&plusmn;0.5%最大量程限值,对于32MPa在管道压力下通过调零给予校正。

电磁辐射影响:0.05%最大量程值,接受辐射频率27~500MHz,试验场强3V/m。

指示表(%):液晶数显 精度&plusmn;0.2%。

振动影响:任何方向200Hz振动时,&plusmn;0.05%/g。

安装位置:膜片未垂直安装,可能产生小于0.24KPa的零点误差,但可通过调零来修正。

重量:3.9Kg(不包括附件)。



液位变送器特点:

1、逐台进行模拟&ldquo;在线运行"考核,保证变送器在极限环境温度、介质温度和工作压力(包括正压或真空)下,稳定而可靠地工作。

2、采用&ldquo;动态型面"远传膜片结构,超载后膜片不会受损;长期工作后精度不会发生变化。

3、选用全熔焊和刚性密封结构的灌充系统,根除了漏油现象的发生。

4、设计新颖的毛细管结合部件,使毛细管得到可靠的保护,在现场使用不易折断。

5、品种、形式和尺寸多样的远传装置,以及丰富的灌充液种类,可以满足各种不同场合的测量需要。

6、可提供各种特殊需要产品,包括高温、高真空、快响应和不等长毛细管(长度&le;3米)远传压力变送器。



液位变送器适用场合:

1、高温下粘稠介质;

2、易结晶的介质;

3、带有固体颗粒或悬浮物的沉淀性介质;

4、强腐蚀或剧毒性介质;

5、可消除导压管泄漏污染周围环境现象的发生;可免去采用隔离液时,因测量信号的不稳定,需要经常补充隔离液的繁琐工作;

6、连续精确测量界面和密度;

7、远传装置可避免不同瞬间介质的交混,从而使测量结果真实地反映过程变化的实际情况;

8、卫生清洁要求很高的场合;

9、如食品、饮料和医药工业生产中,不仅要求变送器接触介质部位符合卫生标准,并且应便于冲洗,以防止不同批量介质的交叉污染。





订货选型须知:

1、变送器型号可根据选型规格表按需要确定。

2、选型规格表中的数字、符号必须填写清楚、准确无误。

3、如有正负迁移,必须注明迁移量数值。

4、差压变送器如需配三阀组,需另行注明。

5、选购远传变送器时,还应根据不同远传法兰选型表按需确定。

6、如果远传变送器要在真空场合和高温场合下使用,订货时要特殊标明。

7、接触介质O形密封环的材料有橡胶和氟橡胶等。

8、无特殊注明,出厂时灌充液为硅油。
