单法兰液位变送器

产品名称:单法兰液位计

商品简介:

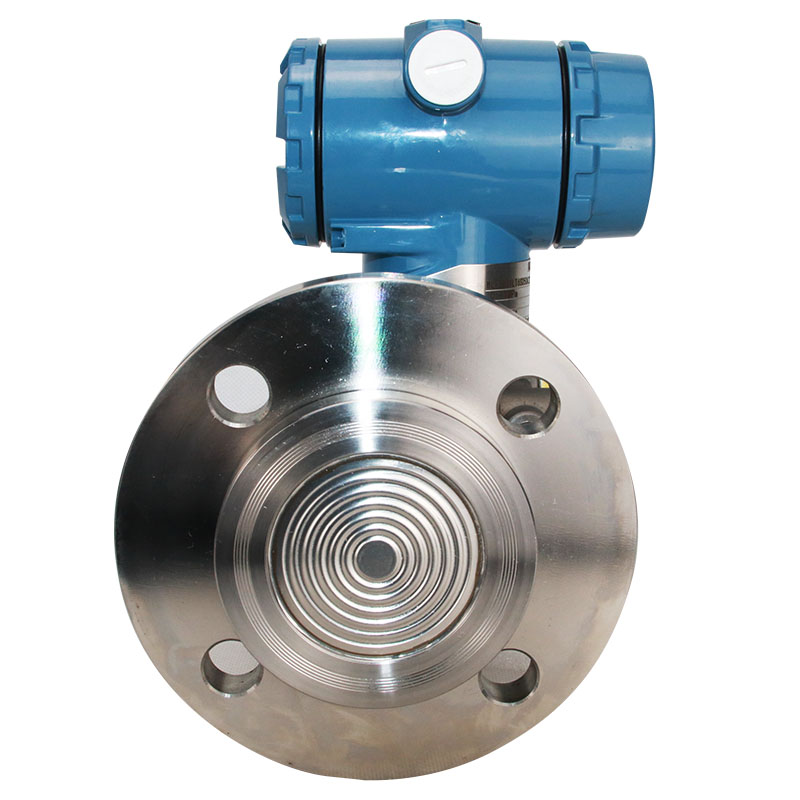

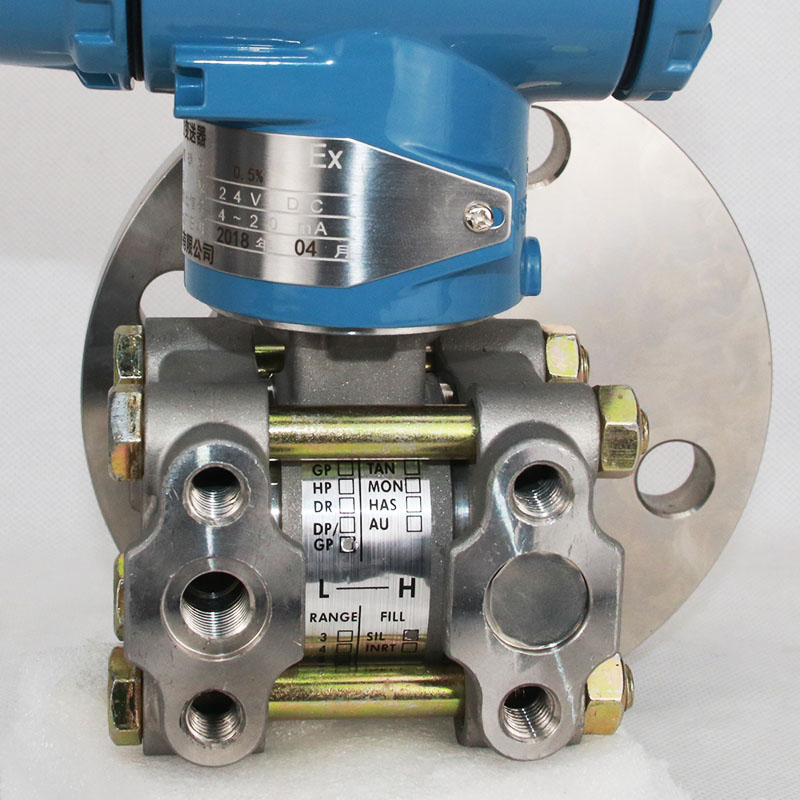

产品概述: Hke3051LT型 单法兰式液位计

了解咨询

产品概述:

Hke3051LT型单法兰式液位计是引进国外先进技术和设备生产的新型变送器,关键原材料,元器件和零部件均源自进口,整机经过严格组装和测试,该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行,并被广泛使用的两种变送器(罗斯蒙特3051与横河EJA)的结构优点,让使用者有耳目一新的感觉,同时与传统的系列产品在安装上可直接替换,有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展,该系列产品除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。



单法兰式液位计适用场合:
1、高温下粘稠介质;
2、易结晶的介质;
3、带有固体颗粒或悬浮物的沉淀性介质;
4、强腐蚀或剧毒性介质;
5、可消除导压管泄漏污染周围环境现象的发生;可免去采用隔离液时,因测量信号的不稳定,需要经常补充隔离液的繁琐工作;
6、连续精确测量界面和密度;
7、远传装置可避免不同瞬间介质的交混,从而使测量结果真实地反映过程变化的实际情况;
8、卫生清洁要求很高的场合;
9、如食品、饮料和医药工业生产中,不仅要求变送器接触介质部位符合卫生标准,并且应便于冲洗,以防止不同批量介质的交叉污染。





工作原理:

Hke3051LT型单法兰式液位计测量原理是由测量膜片与两侧绝缘片上的电极各组成一个电容器。 当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节,转换成与压力成正比的信号。


智能型性能特点:
单法兰式液位计是对压力变送器技术的延伸和发展,根据不同比重的液体在不同高度所产生压力成线性关系的原理,实现对水、油及糊状物的体积、液高、重量的准确测量和传送。
1、指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
2、结构简单:无任何可动或弹性元件,因此呆靠性极高,维护量极少。
3、安装方便:内装式结构尤其显示出这一特点,无需任何专用工具。
4、调整方便:零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变,两个调整互不影响。
5、用途广泛;适用于高温高压、强腐蚀等介质的液位测量。
6、测量范围大,不受贮槽高度的限制。
7、指示机构与被测介质完全隔离,密封性好,可靠性高,使用安全。
8、具备本安防爆和隔离防爆能力,可应用于各种危险场所。
9、具有防阻塞型设计可实现对糊状介质液位的测量。
10、精细独特的零点、满程、非线性补偿,保证仪表使用条件范围内的精度,长期稳定性好





1、高温下粘稠介质;
2、易结晶的介质;
3、带有固体颗粒或悬浮物的沉淀性介质;
4、强腐蚀或剧毒性介质;
5、可消除导压管泄漏污染周围环境现象的发生;可免去采用隔离液时,因测量信号的不稳定,需要经常补充隔离液的繁琐工作;
6、连续精确测量界面和密度;
7、远传装置可避免不同瞬间介质的交混,从而使测量结果真实地反映过程变化的实际情况;
8、卫生清洁要求很高的场合;

9、如食品、饮料和医药工业生产中,不仅要求变送器接触介质部位符合卫生标准,并且应便于冲洗,以防止不同批量介质的交叉污染。



单法兰式液位计的基本特点:
1、逐台进行模拟“在线运行”考核,保证变送器在极限环境温度、介质温度和工作压力(包括正压或真空)下,稳定而可靠地工作。
2、采用“动态型面”远传膜片结构,超载后膜片不会受损;长期工作后精度不会发生变化。
3、选用全熔焊和刚性密封结构的灌充系统,根除了漏油现象的发生。
4、设计新颖的毛细管结合部件,使毛细管得到可靠的保护,在现场使用不易折断。
5、品种、形式和尺寸多样的远传装置,以及丰富的灌充液种类,可以满足各种不同场合的测量需要。
6、可提供各种特殊需要产品,包括高温、高真空、快响应和不等长毛细管(长度≤3米)远传压力变送器。



单法兰式液位计的基本特点:
1、逐台进行模拟“在线运行”考核,保证变送器在极限环境温度、介质温度和工作压力(包括正压或真空)下,稳定而可靠地工作。
2、采用“动态型面”远传膜片结构,超载后膜片不会受损;长期工作后精度不会发生变化。
3、选用全熔焊和刚性密封结构的灌充系统,根除了漏油现象的发生。
4、设计新颖的毛细管结合部件,使毛细管得到可靠的保护,在现场使用不易折断。
5、品种、形式和尺寸多样的远传装置,以及丰富的灌充液种类,可以满足各种不同场合的测量需要。
6、可提供各种特殊需要产品,包括高温、高真空、快响应和不等长毛细管(长度≤3米)远传压力变送器。

智能型性能特点:
单法兰式液位计是对压力变送器技术的延伸和发展,根据不同比重的液体在不同高度所产生压力成线性关系的原理,实现对水、油及糊状物的体积、液高、重量的准确测量和传送。
1、指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
2、结构简单:无任何可动或弹性元件,因此可靠性较高,维护量少。
3、安装方便:内装式结构尤其显示出这一特点,无需任何专用工具。
4、调整方便:零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变,两个调整互不影响。
5、用途广泛;适用于高温高压、强腐蚀等介质的液位测量。
6、测量范围大,不受贮槽高度的限制。
7、指示机构与被测介质完全隔离,密封性好,可靠性高,使用安全。
8、具备本安防爆和隔离防爆能力,可应用于各种危险场所。
9、具有防阻塞型设计可实现对糊状介质液位的测量。

10、精细独特的零点、满程、非线性补偿,保证仪表使用条件范围内的精度,长期稳定性好



法兰式液位计技术参数:
1、输出信号:4~20MA.DC二线制(模拟)二线制4~20mA直流信号上叠加数字信号,由用户选择线性或开方输出。(智能)
2、供电电源:12~45V.DC;
3、负载特性:
电源影响:<0.005%输出量程/V;
负载影响:电源稳定时,无负载影响;
测量精度:调校量程的&plusmn;0.1%,&plusmn;0.2标配精度为&plusmn;0.2%,若选择其他精度请在订货选型时注明;
量 程 比:10:1或100比1;
阻 尼:通常可在0.1~16秒之间可调,当灌充惰性液或带远传装置时,时间常数会增大;
启动时间:<2秒,不需预热。
4、工作环境:环境温度 -29~93℃(模拟放大器);
29~75℃(数字/智能放大器);
-29~65℃(带显示表头);
环境湿度 0~95%。
5、防护特性:防护能力 IP65;
6、防爆类型:隔爆型 Exd II BT4-6;
本安型 Exia II CT5。
7、静压影响:零位误差:&plusmn;0.5%最大量程限值,对于32MPa在管道压力下通过调零给予校正。
8、电磁辐射影响:0.05%最大量程值,接受辐射频率27~500MHz,试验场强3V/m。
9、指示表(%):液晶数显 精度&plusmn;0.2%。
10、振动影响:任何方向200Hz振动时,&plusmn;0.05%/g。
11、安装位置:膜片未垂直安装,可能产生小于0.24KPa的零点误差,但可通过调零来修正。

1、输出信号:4~20MA.DC二线制(模拟)二线制4~20mA直流信号上叠加数字信号,由用户选择线性或开方输出。(智能)
2、供电电源:12~45V.DC;
3、负载特性:
电源影响:<0.005%输出量程/V;
负载影响:电源稳定时,无负载影响;
测量精度:调校量程的&plusmn;0.1%,&plusmn;0.2标配精度为&plusmn;0.2%,若选择其他精度请在订货选型时注明;
量 程 比:10:1或100比1;
阻 尼:通常可在0.1~16秒之间可调,当灌充惰性液或带远传装置时,时间常数会增大;
启动时间:<2秒,不需预热。
4、工作环境:环境温度 -29~93℃(模拟放大器);
29~75℃(数字/智能放大器);
-29~65℃(带显示表头);
环境湿度 0~95%。
5、防护特性:防护能力 IP65;
6、防爆类型:隔爆型 Exd II BT4-6;
本安型 Exia II CT5。
7、静压影响:零位误差:&plusmn;0.5%最大量程限值,对于32MPa在管道压力下通过调零给予校正。
8、电磁辐射影响:0.05%最大量程值,接受辐射频率27~500MHz,试验场强3V/m。
9、指示表(%):液晶数显 精度&plusmn;0.2%。
10、振动影响:任何方向200Hz振动时,&plusmn;0.05%/g。
11、安装位置:膜片未垂直安装,可能产生小于0.24KPa的零点误差,但可通过调零来修正。

12、重 量:3.9Kg(不包括附件)。

法兰式液位计可对各种容器进行精确的液位和密度测量,有平法兰和插入式法兰供选择,法兰有3英寸或4英寸,规格有1501b和3001b的法兰,也可根据用户定制法兰,法兰膜片材料可选。具体尺寸请咨询销售部或参看本公司相关样册。

单法兰式液位计选型表:

HC3051LT   单法兰式液位计(最大工作压力2.5MPa)
 40-4~40KPa
50-40~250KPa
60-0.16~1.0MPa
 代码输出
N 普通模拟型:(输出:4~20mA)
G 常规智能型:(输出:4~20mA)
S 标准智能型:(输出:4~20mA带HART总线协议)
Z 数字化智能型:(输出:4~20mA全数字化传感器,自带通讯键盘)
 代码公称直径尺寸(mm)插入筒长度(mm)高压侧隔膜片材料
A080316LSST
A28050316LSST
A480100316LSST
A680150316LSST
B0100316LSST
B210050316LSST
B4100100316LSST
B6100150316LSST
C080哈氏C-276
C28050哈氏C-276
C480100哈氏C-276
C680150哈氏C-276
D0100哈氏C-276
D210050哈氏C-276
D4100100哈氏C-276
D6100150哈氏C-276
E080
F0100
 代码 安装法兰
A 3〞150lb碳钢镀锌
B 4〞150lb
C 3〞300lb
D 4〞300lb
 代码结 构 材 料
法兰和接头排气/排液阀隔离膜片灌充液体
22316不锈钢316不锈钢316不锈钢硅油
23316不锈钢316不锈钢哈氏合金C
24316不锈钢316不锈钢蒙乃尔
25316不锈钢316不锈钢
33哈氏合金C哈氏合金C哈氏合金C
35哈氏合金C哈氏合金C
 代码选项
M10-100%线性指示表
M2LED数字显示表
M3LCD显示器
C01/2-14NPT锥管内螺纹接头
C11/2-14NPT引压接头后部焊接引压管Ф14
C2丁字形螺纹接头M20&times;1.5
d隔爆型dⅡBT4
i本安型iaⅡCT





定货须知:
1、变送器型号可根据选型规格表按需要确定。
2、选型规格表中的数字、符号必须填写清楚、准确无误。
3、如有正负迁移,必须注明迁移量数值。
4、差压变送器如需配三阀组,需另行注明。
5、选购远传变送器时,还应根据不同远传法兰选型表按需确定。
6、如果远传变送器要在真空场合和高温场合下使用,订货时要特殊标明。
7、接触介质O形密封环的材料有橡胶和氟橡胶等。

8、无特殊注明,出厂时灌充液为硅油。

售后服务承诺:
◆经我公司所销售的各类产品,确保两年内提供同等价位的产品及备品备件的销售,并按需方要求免费提供相应的技术支持。
◆我公司所提供的产品在一年内如出现产品质量问题(易损件或辅件除外)一律负责免费维修,并免费提供技术支持及需方的员工技能培训。
◆因我公司所提供的产品出现质量问题,经我公司技术部门核实,公司将派遣专业的技术人员赶赴现场处理问题至客户满意(国内72小时,江、浙、沪48小时内到达现场),技术支持在6小时内响应。
