产品名称：气体孔板流量计
商品简介：
: 仪表概述： 气体孔板流量计 具有结构简单,维修方便,性能稳定,使用可靠等特点。孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81流量测量节流装置的设
气体孔板流量计具有结构简单,维修方便,性能稳定,使用可靠等特点。孔板节流装置是标准节流件智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
应用领域：
气体孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。测量原理：充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。
气体孔板流量计技术参数：
口径：DN25～DN1000（mm）；
精度：±1%FS；
量程比：标准1：13，扩展1：30；
工作压力：≤42.0MPa；
介质温度：-40C～450C；
介质粘度：≤30CP（相当于重油）；
β值：0.2～0.8；
连接方式：法兰或夹装式；
法兰标准：
DN≤600mm, PN2.0～PN26,HG20616;PN32,HG20618；
DN>600mm,PN2.0～PN15,HG20623；
也可按用户提供的法兰标准制造；
材质：主体、孔板、取压管、三阀组：不锈钢；直管段及连接法兰：碳钢或不锈钢；
安装方式：水平或垂直；
智能差压变送器：输出：4～20mA.DC 或数字信号；电源：24V.DC；
防爆等级：dⅡCT5.6、iaⅡCT4-6；防护等级：IP67；
表头：盲表和数显表两种。
气体孔板流量计主要特点：
1、节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
2、孔板计算采用国际标准与加工。
3、应用范围广，全部单相流皆可测量，部分混相流亦可应用。
4、标准型节流装置无须实流校准，即可投用。
5、一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
智能型气体孔板流量计特点:
1、采用进口单晶硅智能差压传感器；
2、高精度，完善的自诊断功能；
3、智能孔板流量计其量程可自编程调整；
4、智能孔板流量计可同时显示累计流量、瞬时流量、压力、温度；
5、具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程；
6、配有多种通讯接口；
7、稳定性高；
8、量程范围宽、大于10：1。
智能型气体孔板流量计技术指标：
1、高精度：±0.075%；
2、高稳定性：优于0.1%FS/年；
3、高静压：40MPa；
4、连续工作5年不需调校；
5、可忽略温度、静压影响；
6、抗高过压。
气体孔板流量计结构特点分类说明：
1、环室取压标准孔板：
属标准孔板。由于实现了环室取压，提高了测量精度，缩短了安装时所需直线管段长度，可在各部门普遍应用。

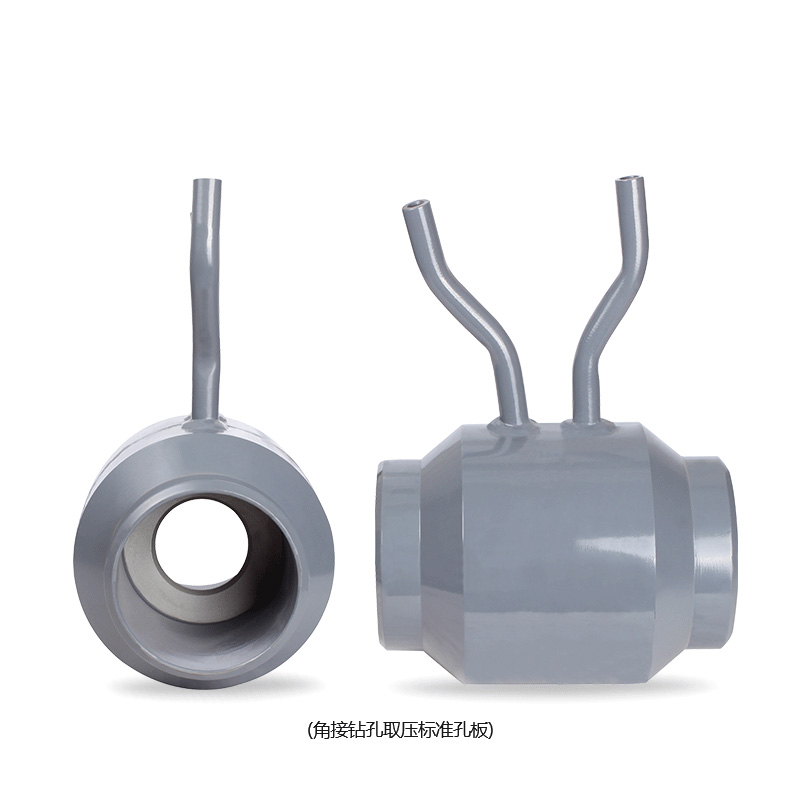

2、角接单独钻孔取压标准孔板：
属标准孔板。当管径在400毫米以上时,多采用此种形式。取压方式为法兰单独钻孔取压、圆形均压环取压或方形均压环取压。孔板形式可为带柄孔或非标准的圆缺孔板等。
3、法兰取压标准孔板：
属标准孔板。它不论管道直径大小，其上、下游取压孔中心均位于距孔板两侧端面各式各1时（25.5mm）处，炼油系统普遍采用此种形式。
4、径距取压标准孔板：
属标准孔板。取压方式为管道取压。上游取压孔中心位于孔板前面一倍管道内径处。下游取压孔中心位于距离孔板后端面为管内径之半的地方。
5、小口径孔板：
属非标准孔板。用于测量10毫米至50毫米管径内流体的测量。
6、双重孔板：
是由相互按一定距离安装在直管道中的两块标准孔板组成。依流束方向而言，前面的孔反称为辅孔板，后面的孔板称为主孔板。辅孔板的截面比m1大于主孔板的截面比m。两块孔板构成了类似带液壁的喷咀。它用于低雷诺数流体或高粘度的流量测量。
7、圆缺孔板：
属非标准孔板，适用于脏污的、或有气泡析了的、或含有固体微粒的流体流量的测量，其测量精度较低。
8、锥形入口孔板：
属非标准孔板。圆形锥与中心线夹角呈45°，这种锥形入口孔板能适用于雷诺数很低的场合，但管道尺寸不得小于25毫米。安装注意事项：1、可水平、垂直或倾斜安装，应保证管内充满液体；
2、节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物；
3、直管段长度要求及节流装置安装
4、引压管路安装应符合标准规定的规范。
HC-LGK型气体孔板流量计选型表：
型号 | 说 明 | |||||||||
| HC-LG | 节流装置 | |||||||||
| 代号 | 按其结构特征的基本分类 | |||||||||
| K | 孔板 | |||||||||
| P | 喷嘴等 | |||||||||
代号 | 公称压力（105Pa） | |||||||||
2.5 | 2.5 | |||||||||
10 | 10 | |||||||||
16 | 16 | |||||||||
25 | 25 | |||||||||
64 | 64 | |||||||||
100 | 100 | |||||||||
200 | 200 | |||||||||
代号 | 口径（mm） | |||||||||
| 10～1600 | 10～1600mm | |||||||||
代号 | 按其结构形式细分 | |||||||||
H | 标准孔板（环室） | |||||||||
Y | 标准孔板（法兰） | |||||||||
K | 标准孔板（钻孔） | |||||||||
I | ISA 1932喷嘴 | |||||||||
L | 长径喷嘴 | |||||||||
W | 文丘利喷嘴 | |||||||||
G | 经典文丘利管 | |||||||||
S | 双重孔板 | |||||||||
Q | 圆缺孔板 | |||||||||
Z | 锥形入口孔板 | |||||||||
R | 1/4圆孔板 | |||||||||
P | 偏心孔板 | |||||||||
N | 整体（内藏）孔板 | |||||||||
X | 楔形孔板 | |||||||||
T | 不在上述之列的特殊节流装置 | |||||||||
代号 | 介质 | |||||||||
1 | 液体 | |||||||||
2 | 气体 | |||||||||
3 | 蒸汽 | |||||||||
4 | 高温液体 | |||||||||
代号 | 补偿形式 | |||||||||
N | 不带压力、温度补偿 | |||||||||
P | 带压力补偿输出 | |||||||||
T | 带温度补偿输出 | |||||||||
Q | 带压力、温度补偿输出 | |||||||||
代号 | 变送器差压量程范围 | |||||||||
0 | 微差压量程 | |||||||||
1 | 低差压量程 | |||||||||
2 | 中差压量程 | |||||||||
3 | 高差压量程 | |||||||||
代号 | 是否带现场显示 | |||||||||
W | 节流装置传感器 | |||||||||
X | 智能节流装置（流量计） | |||||||||
代号 | 供电方式 | |||||||||
0 | 外接+24VDC供电 | |||||||||
1 | 3.6V电池供电 | |||||||||
订货须知事项：
用户订货时请提供以下条件以便帮助正确选择流量计的规格和系数。
1、 管道尺寸：外径×壁厚（mm）；
2、测量介质名称：介质密度〔kg/m3〕；
3、设定的流量：即流量计的量程上限值〔kg/h或m3/h〕；
4、工艺的流量：〔kg/h或m3/h〕；
5、工作压力：（Mpa）；
6、工作温度：（°C）；
7、如配我公司智能流量积算仪请一齐提供：压力变化范围，或压力变送器型号、量程；温度变化范围，或温度变送器型号、量程。
