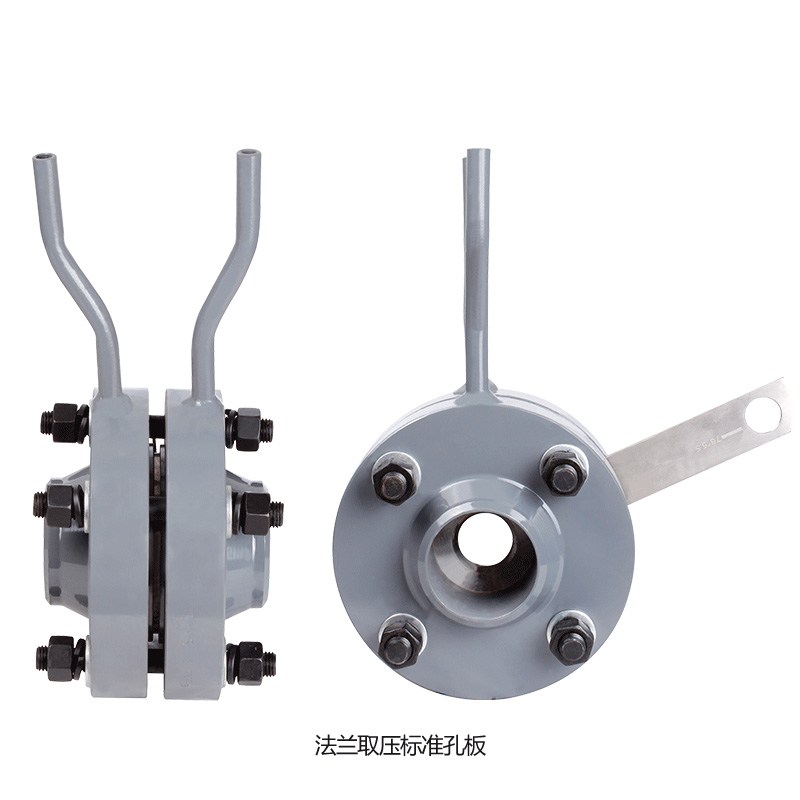

标准孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

仪表概述：

标准孔板流量计具有结构简单,维修方便,性能稳定,使用可靠等特点。

原理及结构：

充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。

标准孔板流量计适用范围：

1、公称直径： 15 mm ≤DN≤1200mm ；

2、公称压力：PN≤10MPa；

3、工作温度：－50℃≤t≤550℃；

4、量程比：1:10， 1:15 ；

5、 精度：0.5级，1级。

标准孔板流量计技术指标：

1、高精度：±0.075%；

2、高稳定性：优于0.1%FS/年；

3、高静压：40MPa；

4、连续工作5年不需调校；

5、可忽略温度、静压影响；

6、抗高过压。

标准孔板流量计特点：

1、采用进口单晶硅智能差压传感器；

2、高精度的自诊断功能；

3、智能孔板流量计其量程可自编程调整；

4、可同时显示累计流量、瞬时流量、压力、温度；

5、具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程；

6、配有多种通讯接口；

7、稳定性高；

8、量程范围宽、大于10：1。

安装注意事项：

1、可水平、垂直或倾斜安装，应保证管内充满液体；

2、节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物；

3、直管段长度要求及节流装置安装

4、引压管路安装应符合标准规定的规范。

订货时请详细提供以下数据：

（1）被测介质。

（2）常用流量；

（3）工作压力、工作温度；

（4）介质密度、粘度；

（5）管道材质、内径、外径；

（6）允许压力损失；

（7）取压方式；

（8）现场管道敷设情况和局部阻力件形式。
